งานปฎิบัติครั้งที่1

ไฟวิ่ง + ไฟกระพริบ

wiring diagram 1

ไฟกระพริบ

Code 1

void setup() {

  pinMode(13, OUTPUT);

}

void loop() {

  digitalWrite(13, HIGH);

  delay(100);

 digitalWrite(13, LOW);

  delay(100);



}

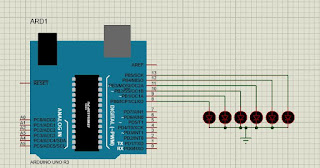

 wiring diagram 2

ไฟวิ่ง

Code

void setup() {

  pinMode(13, OUTPUT);

  pinMode(12, OUTPUT);

  pinMode(11, OUTPUT);

  pinMode(10, OUTPUT);

  pinMode(9, OUTPUT);

  pinMode(8, OUTPUT);



}

void loop() {

  digitalWrite(13, HIGH);

  delay(100);

 digitalWrite(13, LOW);

 digitalWrite(12, HIGH);

  delay(100);

   digitalWrite(12, LOW);

 digitalWrite(11, HIGH);

  delay(100);

   digitalWrite(11, LOW);

 digitalWrite(10, HIGH);

  delay(100);

   digitalWrite(10, LOW);

 digitalWrite(9, HIGH);

  delay(100);

   digitalWrite(9, LOW);

 digitalWrite(8, HIGH);

  delay(100);

   digitalWrite(8, LOW);



}
